{BIM每日一技} Revit中巧用平面區域

時間: 2019年10月31日 來源: 作者:系統管理員

{BIM每日一技} Revit中巧用平面區域

轉載自：柏慕聯創BIM技術服務，每日一技

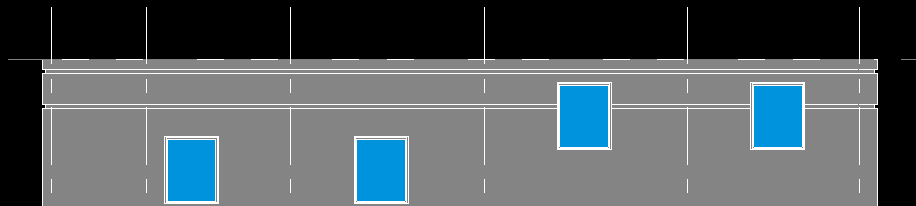

當我們?cè)谧鲰?xiàng)目的時候經常會遇到這樣的問題，一個樓層面會出現不同高度，四扇窗戶無法在一個平面圖中顯示，問題狀況如圖所示。此時調整樓層視圖是無法顯示整個樓層狀況的，那應如何設置？今天我就教給大家一個簡單的辦法解決此類為題。

1

圖 1

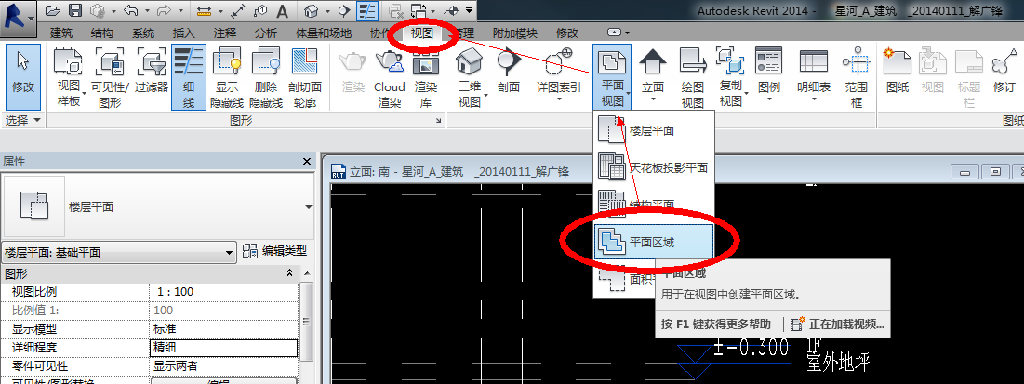

這就要用到“視圖”—“平面視圖”下的“平面區域”來實現。

2

圖 2

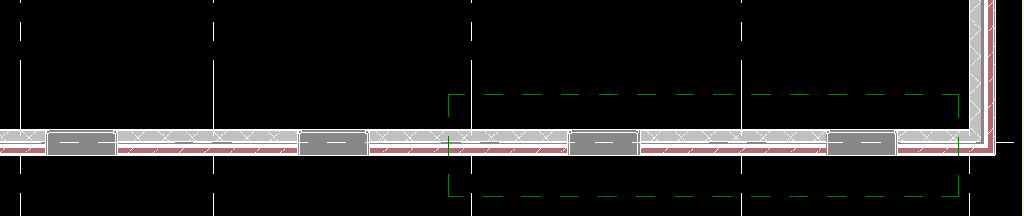

打開一層平面視圖，選擇“平面視圖”命令，創建平面區域邊界：

3

圖 3

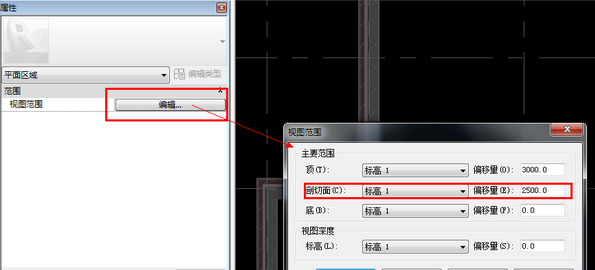

調整這塊平面區域的單獨的視圖范圍，使窗在此平面圖上可見：

4

圖 4

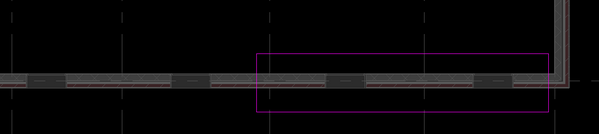

完成，退出編輯狀態，現在可以看到四個窗都顯示在一張平面視圖上了：

5

圖 5

綠色的線就是平面區域的邊界線，可以用隱藏圖元命令給隱藏掉。

以后就不會出現上面的問題了。
